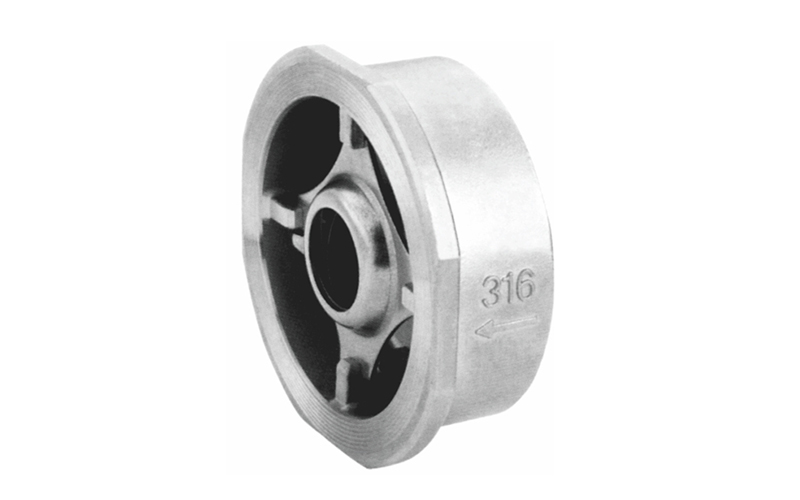

德標對夾式止回閥
執行標準
防爆中軸/全流
適用溫度范圍 -20 to 120℃
使用壓力 PN63/1000WOG
設計制造 GB/T-12237/ANSI B16.34
尺寸參照 GB/T-9113.1/ASMEB16.5CLASS150
長(cháng)度 GB/T-12221/ASMWB16.1
螺紋標準 BSPT/BSP/NPT/DIN/JIS/RC/G
檢查與測試 GB/T-13927/API598

材料列表
零件名稱(chēng) 材質(zhì)
閥體 不銹鋼CF8M CF8
閥蓋 不銹鋼CF8M CF8
閥瓣 不銹鋼CF8M CF8
閥座 氟橡膠
線(xiàn)條 聚四氟乙烯
彈簧 不銹鋼SS316 304

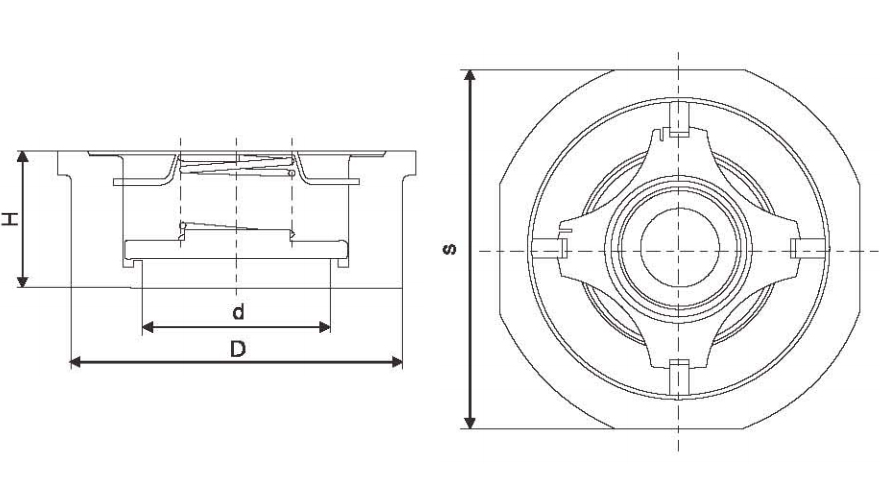

外形尺寸
DN D  d S  H
15 45 15 45 16
20 52.5 20 55 19
25 56.5 25 65 21.5
32 73 32 79 28
40 81 38 88.5 32
50 90 50 100 40
65 110 62 119 46
80 125 76 135 50
100 145 96 155 60
?
