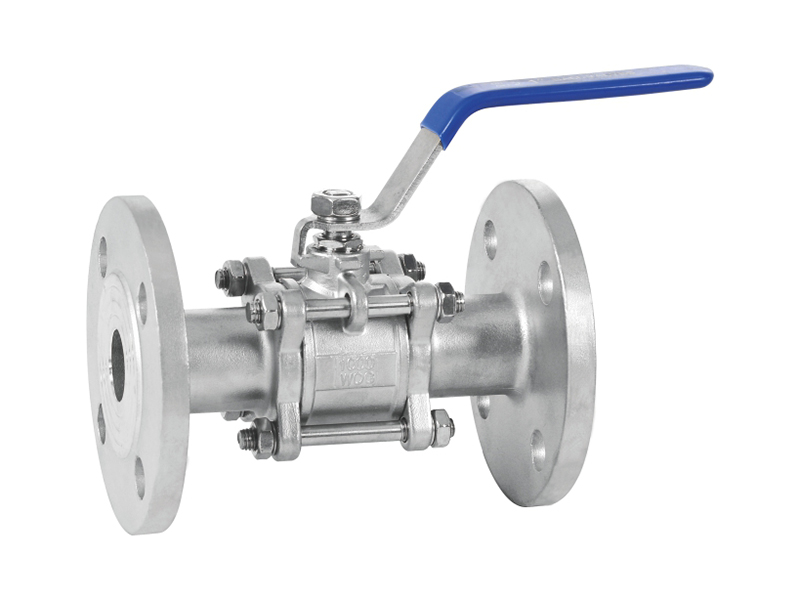

三片式法蘭球閥
執行標準
防爆闊桿/全通徑
適用溫度范圍 -20 to 120℃
使用壓力 ≤1.6MPa
適用介質(zhì)  水、氣、油
設計制造  GB/T-12224/ANSI B16.34
螺紋標準  BSPT/BSP/NPT/DIN/JIS/RC/G
檢查與測試  GB/T-13927/API598
氣壓測試 1.6MPa

材料列表
部件名稱(chēng) 材質(zhì)
閥體 CF8M CF8
閥蓋 CF8M CF8
SS316 SS304
閥桿 SS316 SS304
閥座 RTFE RTFE
桿密封 PTFE PTFE
中頭墊 PTFE PTFE
填料壓套 SS202 SS202
手柄 SS202 SS202
鎖片 - -
膠套 PLASTIC PLASTIC
彈墊 SS202 SS202
螺母 SS202 SS202
螺栓 SS202 SS202
彈墊 A193Gr.B8 A193Gr.B8
螺帽 A194.Gr.8 A194.Gr.8

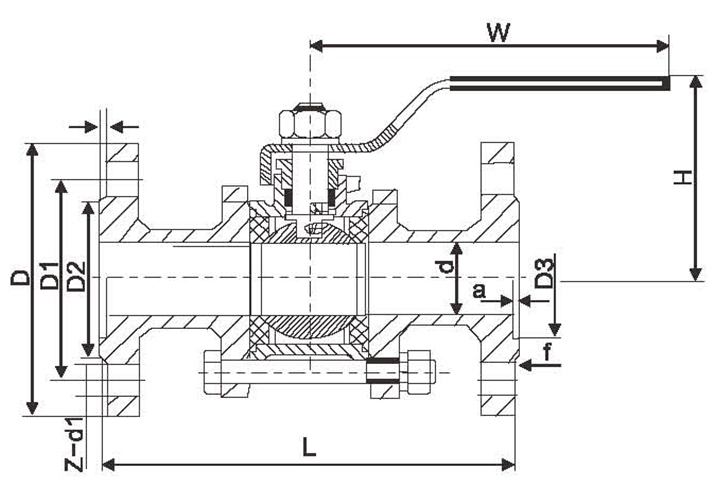

外形尺寸
DN d L H D D1 D2 f a D3 Z d1 W
15 15 128 77 95 65 45 2 4 40 4 14 130
20 20 145 77 105 75 55 2 4 51 4 14 140
25 25 157 88 115 85 65 2 4 58 4 14 140
32 32 175 113 135 100 78 2 4 66 4 18 170
40 38 192 132 145 110 85 3 4 76 4 18 200
50 50 227 142 160 125 100 3 4 88 4 18 220
65 65 289 173 180 145 120 3 4 110 4/8 18 350
80 80 310 182 190 160 135 3 4 121 4/8 18 350
100 100 350 250 215/230 180/190 122/160 3 4.5 150 4/8 18/23 550

?
