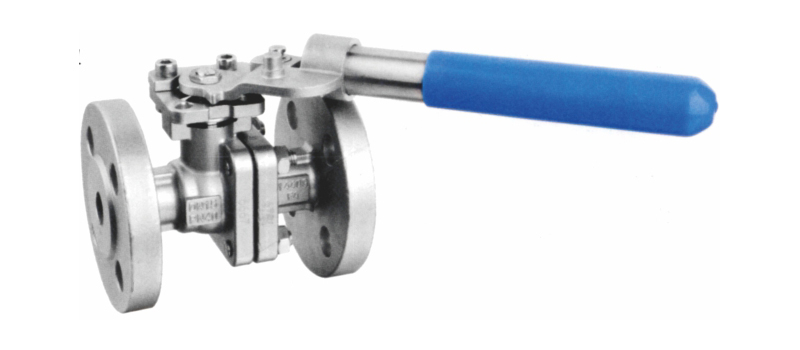

兩片式法蘭復位球閥
性能規范
公稱壓力 PN1.6、2.5、4.0、6.4MPa
強度試驗壓力 PT2.4、3.8、6.0、9.6PMa
低壓氣密封試驗壓力 0.6MPa

性能規范
Q11F-(16-64)C 水、油品、氣
Q11F-(16-64)P 硝酸類
Q11F-(16-64)R 醋酸類
適用溫度 -20~120℃

材料列表
名稱 材料
閥蓋 WCB/CF8/CF8M
閥座 PTFE
球體 SS304/SS316
閥體 WCB/CF8/CF8M
閥桿 SS304/SS316
止推墊片 PTFE
0型密封圈 NBR
V型墊料 PTFE
壓環 SS304
碟形墊片 SS304
閥桿螺母 SS304
螺母防松蓋 SS304
手柄 SS304
手柄套 PC
閥蓋墊片 金屬纏繞石墨墊片/PTFE
螺栓 SS304
螺母 SS304
復位裝置 SS304

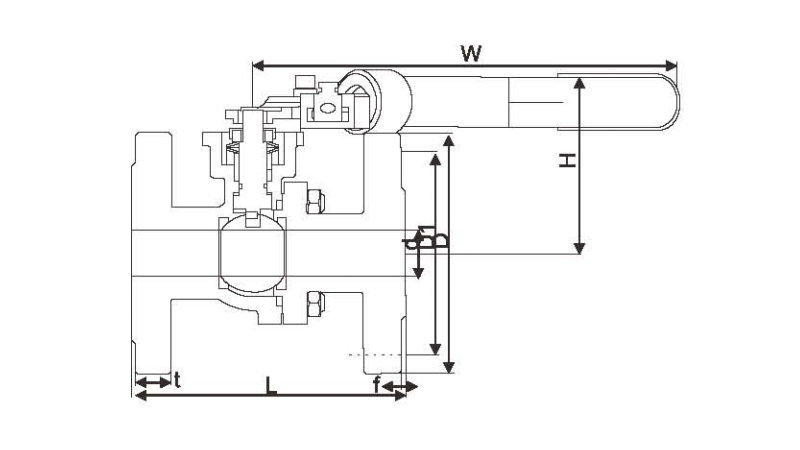

外形尺寸
DN d L D D1 t f H W
15 15 115 95 65 14 2 72 160
20 20 120 105 75 16 2 77 160
25 25 125 115 85 16 2 83 200
32 32 130 140 100 16 2 95 200
40 38 140 150 110 16 3 100 250
50 50 150 165 125 17 3 109 250
65 63.5 170 185 145 17 3 124 300
80 76 180 200 160 17 3 135 300
100 100 190 220 180 17 3 165 300
?
