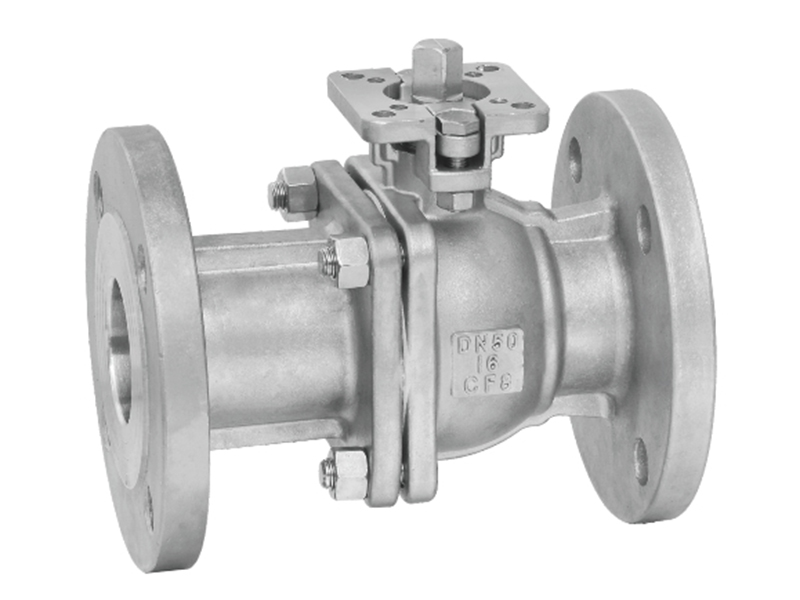

國標高平臺法蘭球閥/防火型
執行標準
設計與制造按照 結構長度按照 法蘭尺寸按照 試驗和檢驗按照
GB12237-89 GB/12221 -89 JB/T82.1-94 GB/T13927-92

性能規范
公稱壓力 PN PN16.25MPa
強度試驗壓力 PT 2.4/3.8MPa
低壓氣密封試驗壓力 0.6MPa
高壓密封試驗壓力 1.8/2.8MPa
適用介質 Q41F-(16~25)C Q41F-(16~25)P Q41F-(16~25)R
水、油品、氣 硝酸類 醋酸類
適用溫度 -40℃~180℃

材料列表
零件名稱 Q41F-(16~25)C Q41F-(16~25)P Q41F-(16~25)R
閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Tl CF8M
閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Tl CF8M
球體 1Cr18Ni9Ti 304 1Cr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316
閥桿 1Cr18Ni9Ti 304 1Cr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316
密封圏 聚四氣乙稀
填料 聚四氣乙稀

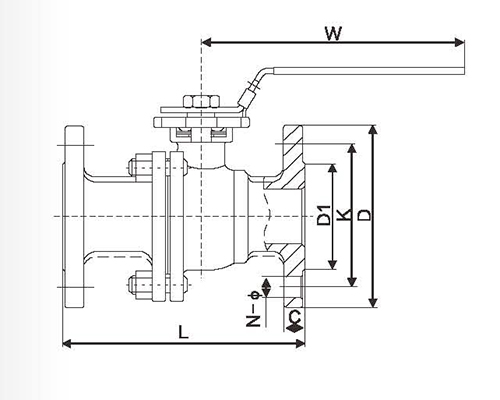

外形尺寸
DN INCH L D K D1 N-φ C W
15 1/2" 108 95 65 45 4-14 14 135
20 3/4" 117 105 75 58 4-14 14 135
25 1" 127 115 85 68 4-14 14 165
32 1-1/4" 140 135 100 78 4-18 16 165
40 1-1/2" 165 145 110 88 4-18 16 190
50 2 178 160 125 102 4-18 16 210
65 2-1/2" 190 180 145 122 4-18 18 240
80 3" 203 195 160 138 8-18 20 260
100 4" 229 215 180 158 8-18 20 320
125 5" 356 245 210 185 8-18 22 520
150 6" 394 280 240 210 8-23 24 600
200 8" 457 335 295 265 12-23 26 800
250 10" 533 405 355 320 12-25 30 1000
300 12" 610 460 410 375 12-25 30 1200

?
